FAQ Comment mesurer un roulement ?

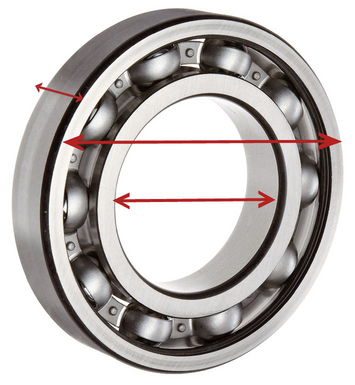

Mesurer un roulement




Vous devez changer votre roulement mais ne connaissez pas le modèle ?


Il n’y a aucune référence écrite dessus et vous êtes perdu ?


Vous ne disposez pas d’un pied coulisse ?


La mesure du roulement va vous permettre de retrouver ce roulement ou un équivalent.


123Roulement vous aide à prendre la mesure précise dans le cas où vous n’avez pas de pied à coulisse, vous pouvez vous aider du gabarit de mesure en cliquant sur le bouton ci-dessous.



Télécharger le gabarit




1ère étape : le diamètre intérieur du roulement (appelé l’alésage)

  •
  • A / Posez votre roulement sur la grille comme illustré sur le schéma en prenant soin de bien justifier le rebord intérieur.
  •
  • B / Marquez le contour intérieur.
  •
  • C / Pour plus de facilité de lecture, n’hésitez pas à tracer les lignes vers les axes puis prendre la mesure.
Mesurer l’intérieur d’un roulement







2nde étape : le diamètre extérieur du roulement

  •
  • A / Posez votre roulement sur la grille comme illustré sur le schéma.
  •
  • B / Marquez le contour de la bague extérieure. Pour plus de praticité, utilisez un crayon avec une pointe fine.
  •
  • C / Pour plus de facilité de lecture, n’hésitez pas à tracer les lignes vers les axes puis prendre la mesure.
Mesurer l’extérieur d’un roulement







3ème étape : l’épaisseur du roulement

  •
  • A / De la même manière que pour le diamètre extérieur et l’alésage, placez votre roulement sur la tranche sur la grille comme illustré sur le schéma.
  •
  • B / Tracez le contour extérieur.
  •
  • C / Pour plus de facilité de lecture, n’hésitez pas à tracer les lignes vers les axes puis prendre la mesure.
Mesurer l’épaisseur d’un roulement







Conclusion :


Vous disposez désormais des 3 éléments de mesure qui vont vous permettre d’identifier votre roulement : le diamètre extérieur, l’alésage et l’épaisseur.


Vous pouvez reporter ces mesures dans notre outil de recherche de roulement sur notre site

https://www.123roulement.be/rubrique-roulement-bille.php






Et n’hésitez pas à contacter notre équipe qui se fera un plaisir de vous renseigner par téléphone
du lundi au vendredi 8h30 - 19h au 02 808 18 02
